高壓開關柜具體技術要求簡介【發表日期：2019-04-16 10:05:00】

高壓開關柜的技術要求如下所述：

1、安全距離要求：柜內一次設備相間、相地安全凈距和絕緣材料爬距均應符合規程的要求，安全凈距達不到規定的需加裝絕緣擋板。

2、凝露要求：開關柜必須具有防止由于氣候原因產生的凝露現象而導致絕緣的損壞，或者說滿足全天候的要求。

3、閉鎖要求：具有機械或電氣防誤操作閉鎖裝置。

4、絕緣水平要求：具有足夠絕緣水平，并且符合有關的國家標準、行業和企業標準，一次和二次回路及其設備的絕緣強度符合規程要求。

5、環境適應要求：開關柜應適應使用地點的環境溫度、濕度變化和海拔高度以及抗地震的要求。

6、阻燃要求：柜內安裝的設備、附件、連接線具有阻燃性能。

7、限制故障要求：柜體結構需要有防止局部元件故障引起擴大、蔓延的隔離措施和壓力釋放措施。

8、安全度要求：

（1）柜體具有足夠機械強度：柜體除支撐柜體內的設備以外，還必須承受短路電流沖擊和短路電流的熱穩定沖擊；

（2）具有足夠的人身安全保證能力：在發生短路故障時不危及操作人員安全；

（3）具有一定的防護能力：在規定的防護等級下，具有防止異物進入的能力；

（4）抗振動的能力：一次設備進行操作所引起的振動應不會引起二次回路元件誤動作，或者說，采取措施使得一次設備操作時所產生的振動滿足二次回路的基本抗振技術要求。

9、高壓開關柜的一次和二次電氣回路及其電器的絕緣強度，應能承受1min工頻耐壓試驗而無擊穿或閃絡現象，工頻試驗驗電電壓數值見下表。

10、小車應具有三種位置，工作位置（一次回路與二次回路均接通），試驗位置（一次回路不接通，小車與柜體隔離觸頭之間有安全角力，二次回路可接通，此時小車上的斷路器允許進行操作實驗）和檢修位置（小車退車柜外，一次回路和二次回路均斷開）。

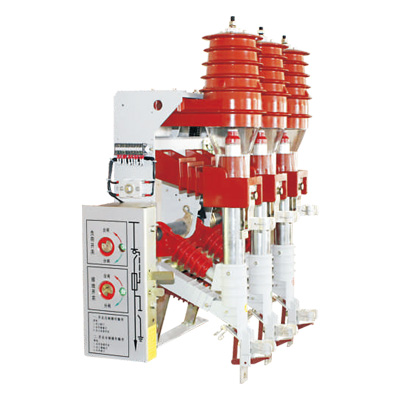

永冊高壓開關柜
