常見的10kv高壓開關柜型號及其設計標準【發表日期：2019-04-02 11:15:00】

一、常見的10KV高壓開關柜型號：

高壓開關柜常用的型號有KYN28A-12高壓開關柜，XGN2-12，這兩者的主要區別在于高壓斷路器的在開關柜中的位置，KYN28A-12中斷路器為中置式即小車式，XGN2-12的斷路器為固定式，不可拉出操作。另外還有HXGN系列環網柜，固定式高壓開關柜，都是屬于10KV開關柜中常見的柜型。這四種柜型，HXGN系列和XGN1-12多用于戶外的箱變中，而KNY28-12則多見于有戶內的配電室內。

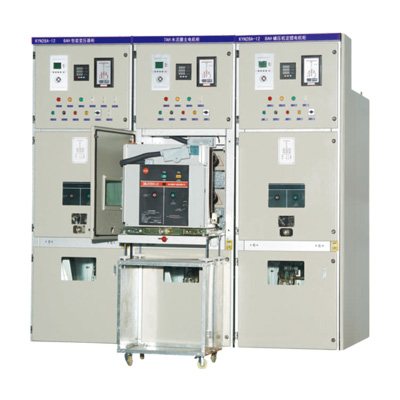

（1）KYN28A-12中置柜,又稱戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

（2）HXGN系列環網柜：(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

（3）XGN2-12：XGN2-箱型固定式金屬封閉開關設備,是用于3-10kV三相交流50Hz作為單母線和單母線分段系統接受與分配電能的裝置，特別適用于頻繁操作的場所。主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量。柜體為全組裝式結構,有完善的五防功能。

（4）固定式高壓開關柜適用于3-10kV三相交流50Hz系統中作為接受與分配電能之用，并具有對電路進行控制、保護和監測等功能。適用于頻繁操作的場所，其母線系統為單母線及單母線分段。

二、高壓開關柜的設計標準如下所述：

（1）GB11022 《高壓開關設備通用技術條件》

（2）GB1984 《交流高壓斷路器》

（3）GB1985 《交流高壓隔離開關和接地開關》

（4）GB1207《電壓互感器》

（5）GB1208《電流互感器》

（6）GB11032《交流無間隔金屬氧化鋅避雷器》

（7）GB763《交流高壓電器在長期工作時的發熱》

（8）GB2706《交流高壓電器動、熱穩定實驗方祛》

（9）GB3309《高壓開關設備在常溫下的機械實驗》

（10）GB87354《局部放電測量》

（11）GB13540《高壓開關設備抗地震性能試驗》

（12）GB3906《3～35kV交流金屬封閉開關設備》

（13）GB50062《電力裝置的繼電保護和自動裝置設計規范》

（14）GB311．2-6《高電壓試驗技術》

（15）GBl408《固體絕緣材料工頻電氣強度的試驗方法》

（16）SD／T318《高壓中壓柜閉鎖裝置技術條件》

（17）DL／T539《戶內交流高壓中壓柜和元件凝露及污穢試驗技術條件》
