GG-1A（F）型高壓開關柜的詳細介紹【發表日期：2018-11-20 09:44:00】

一、GG-1A（F）的適用范圍：

GG-1A（F）型高壓開關柜是一種具有防誤操作閉鎖裝置的開關柜，比較適用于三相交流50Hz單母線和單母線分段系統，作為接受與分配額定電壓3-10千伏，額定電流最大能達至1000A，10KV額定開斷電流最大至31.5kA。用于工礦企業變、配電站的交流50HZ，3-10KV的三相單母線系統中，接受和分配電能之用。

該高壓開關柜的柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等等特點，主回路方案完整，可以滿足各種供配電系統的需要。并且其是由原GG-1A型高壓開關柜改進后的產品，所以使用范圍、柜體結構、技術參數和一次線路方案，基本上都與原GG-1A型高壓開關柜差不多。

二、型號及其含義：

型號：GG —1 A (F)

含義為：G（高壓開關柜） G（固定柜）－ 1（設計序號） A（改型） (F)（防誤型）

三、GG-1A型高壓開關柜的使用環境：

（1）環境溫度：戶內上限+40℃，下限-25℃，允許在-30℃時儲運；

（2）海拔高度：不超過1000m；

（3）相對濕度：不大于90%（±25℃時）；

（4）無火災、爆炸危險的場所；

（5）沒有導電塵埃足以能腐蝕金屬和破壞絕緣的氣體的場所；

（6）沒有劇烈震動和顛簸及垂直傾斜度不超過5°的場所。

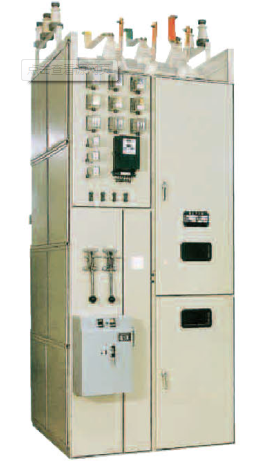

GG-1A型高壓開關柜為開啟式，基本骨架結構用角鋼焊接而成，前面板用薄鋼板壓制而成，柜后無保護板，柜內用薄鋼板隔開，柜的上部為斷路器室、下部為隔離開關室，具有程序封鎖功能，使用安全可靠。
