高壓開關柜與環網柜的區別【發表日期：2018-11-19 00:00:00】

高壓開關柜與環網柜兩者之間的區別:

根據開關柜的電壓情況，可以將其分為高壓開關柜、低壓開關柜。而高壓包括有環網柜、中置柜、GG1A等。其中環網柜又分為很多種。

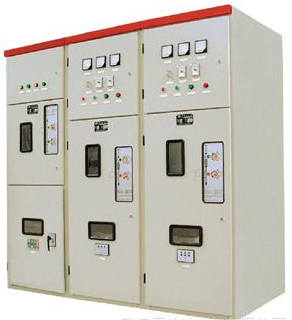

1、高壓開關柜：

高壓開關柜內的主體是開關,它有接通和切斷負荷電流的功能,同時還有切斷故障電流的功能,這個功能是非常強大的。因?yàn)樨?fù)荷電流為1A的地方,可能短路電流就會到1000A,如果按1A造開關容易,造1000A的開關就費事多了。為了不同的用途,人們制造了能接通或切斷負荷電流的開關,它成本低,不能和保護聯用。也制造了能切斷短路電流的開關，它有滅弧能力，結構復雜，成本高，能夠和保護及自動裝置配合使用，人們稱其為斷路器。一般來說，開關柜內裝設的就是有滅弧能力的斷路器。

2、環網柜：

（1）所謂環網柜就是每個配電支路設一臺開關柜，這臺開關柜的母線同時就是環形干線的一部分。就是說，環形干線是由每臺出線柜的母線連接起來共同組成的,每臺出線柜就叫環網柜。實際上單獨拿出一臺環網柜是看不出環網的含義的，這些環網柜都不大，因而環網柜的高壓開關一般不采用結構復雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網柜中的高壓開關一般是負荷開關，環網柜用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。

（2）而環網柜內裝設的是只能手動操作的負荷開關。要是用于帶設備的，用中壓開關柜，內裝斷路器，因?yàn)槲覀儾坏枰僮?，更需要保護，若是用于電源聯絡或線路分段控制的,就可以選用簡化的環網柜,內部不裝保護。選用環網柜的好處就是體積小,成本低,結構簡單,維護方便,也能跟上現代發展速度。

【注】中壓開關柜中的一種簡化版本用于中壓線路間的聯絡及配電，其就是環網柜，所以說環網柜是中壓柜內的一種。

當然這只能局限在一定容量內，這樣的開關柜也完全可以用到非環網結構的配電系統中，于是隨著這種開關柜的廣泛應用。環網柜就跳出了環網配電的范疇而泛指以負荷開關為主開關的高壓開關柜了。
