產品信息

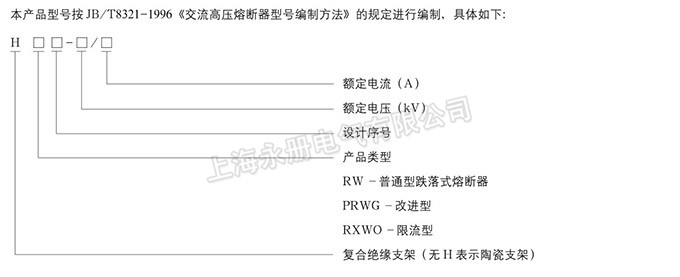

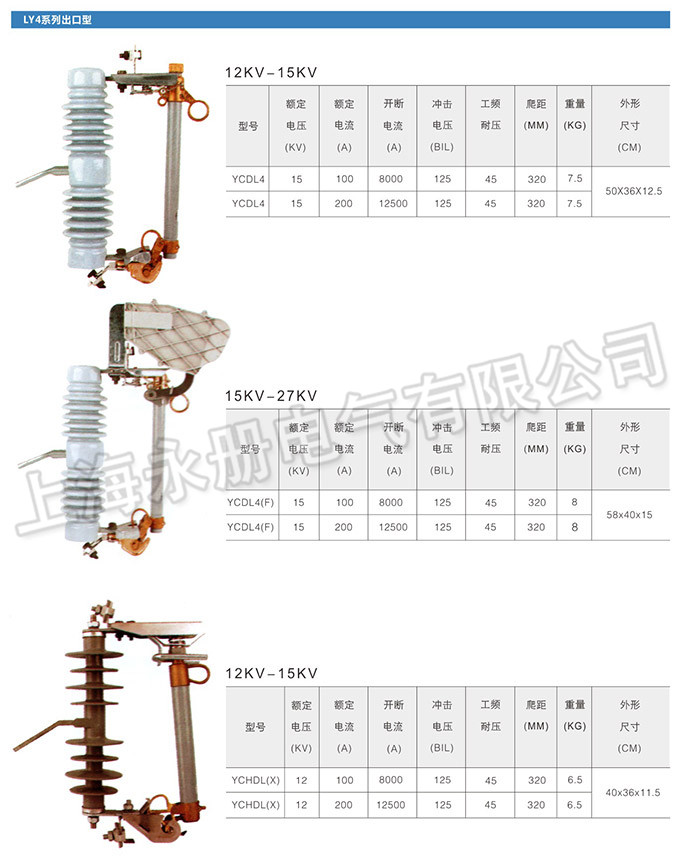

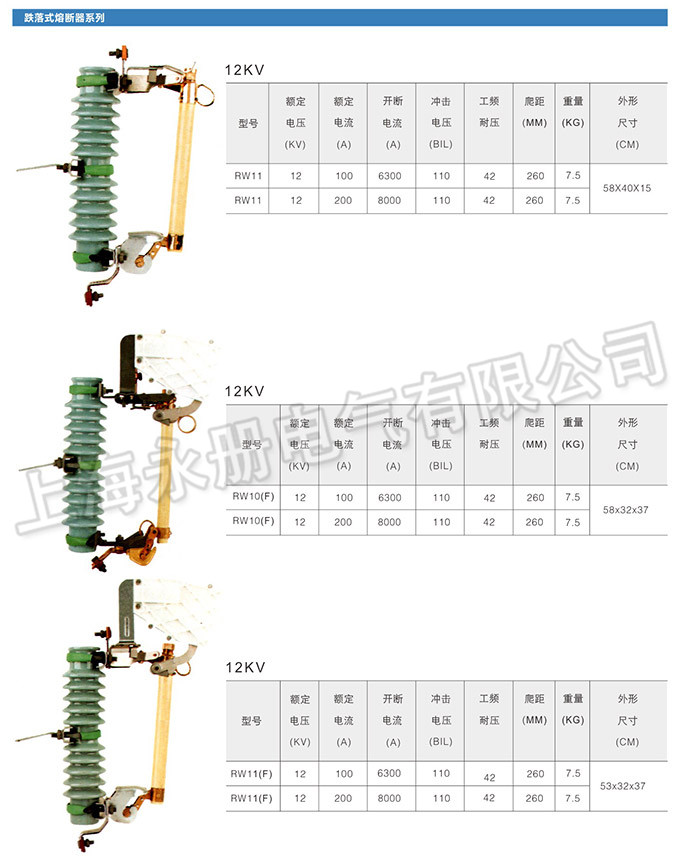

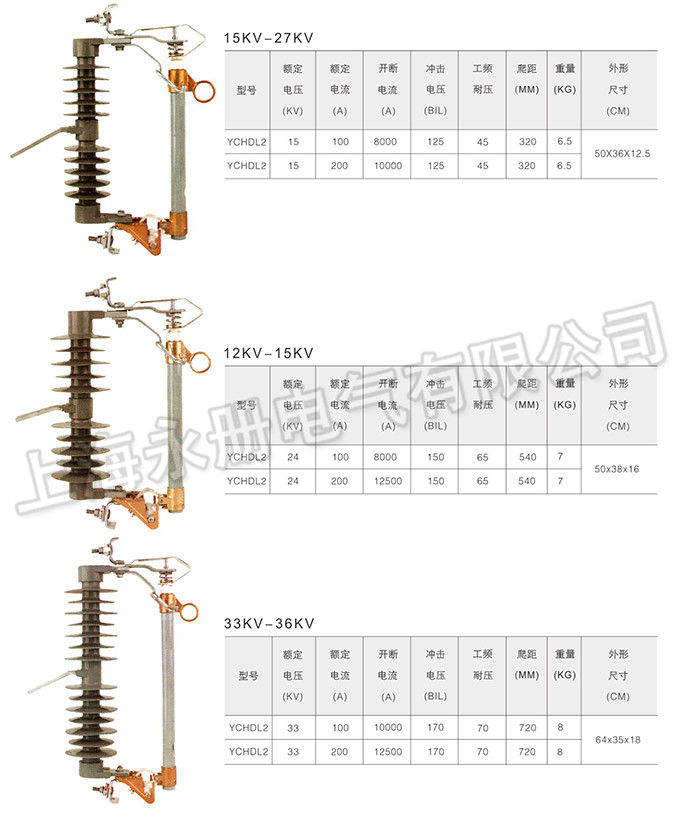

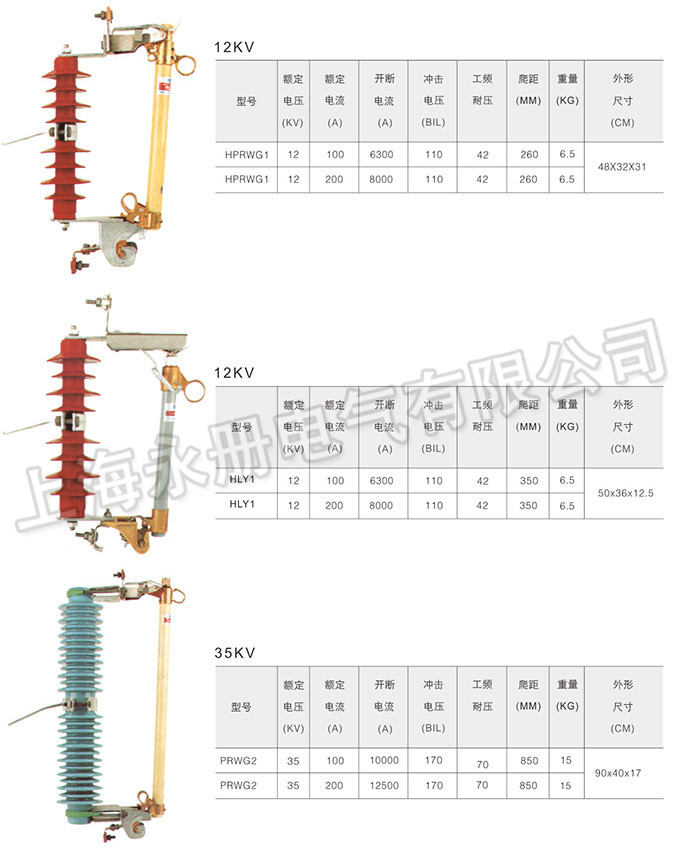

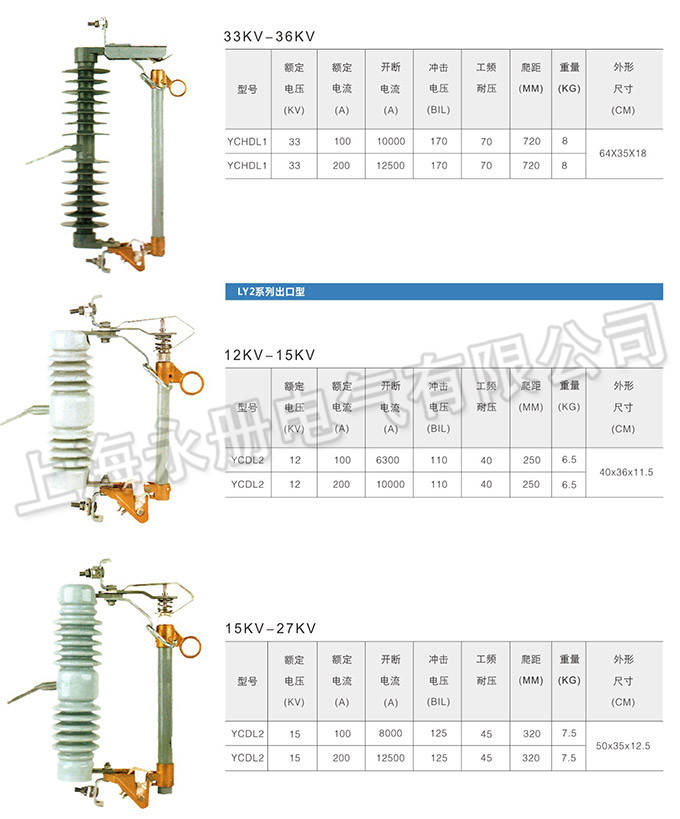

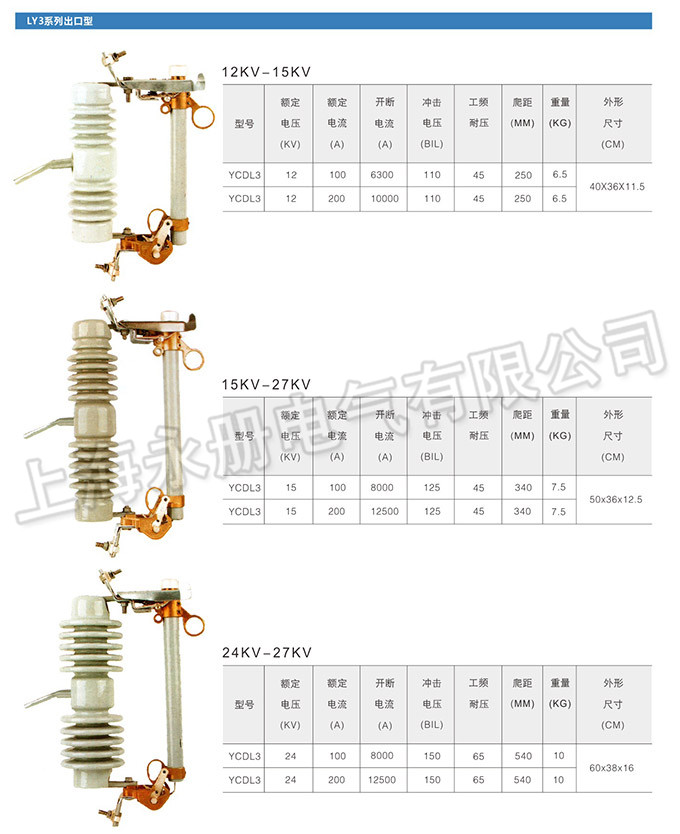

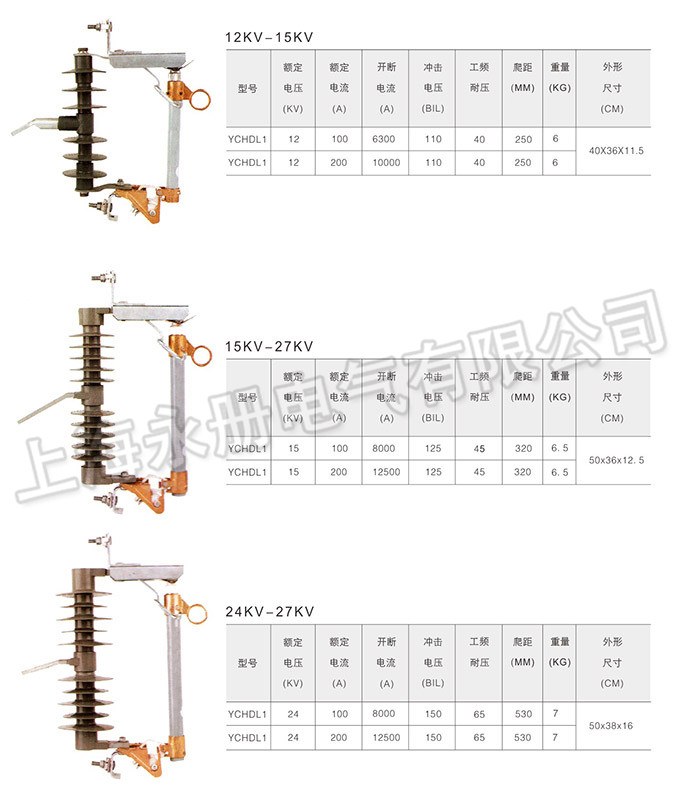

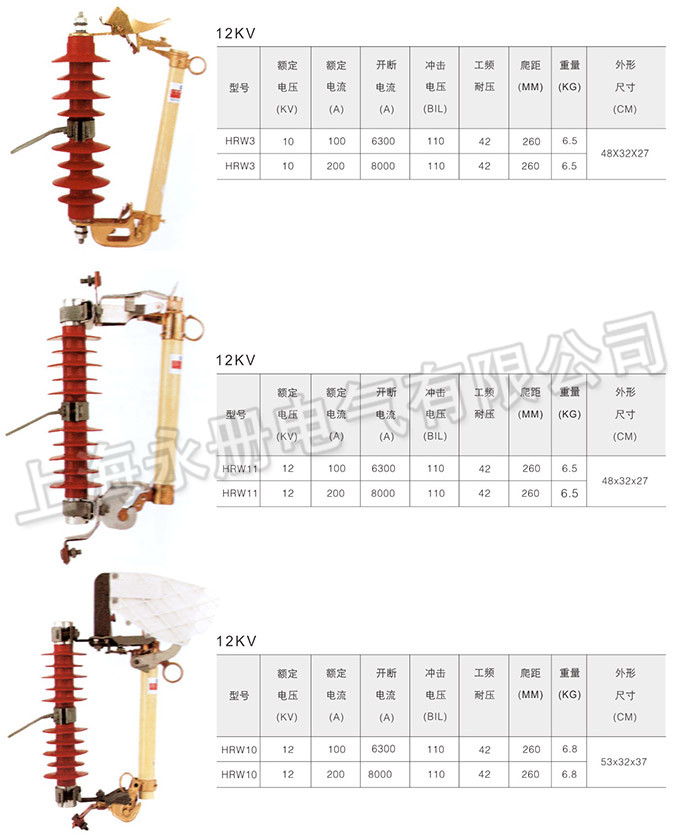

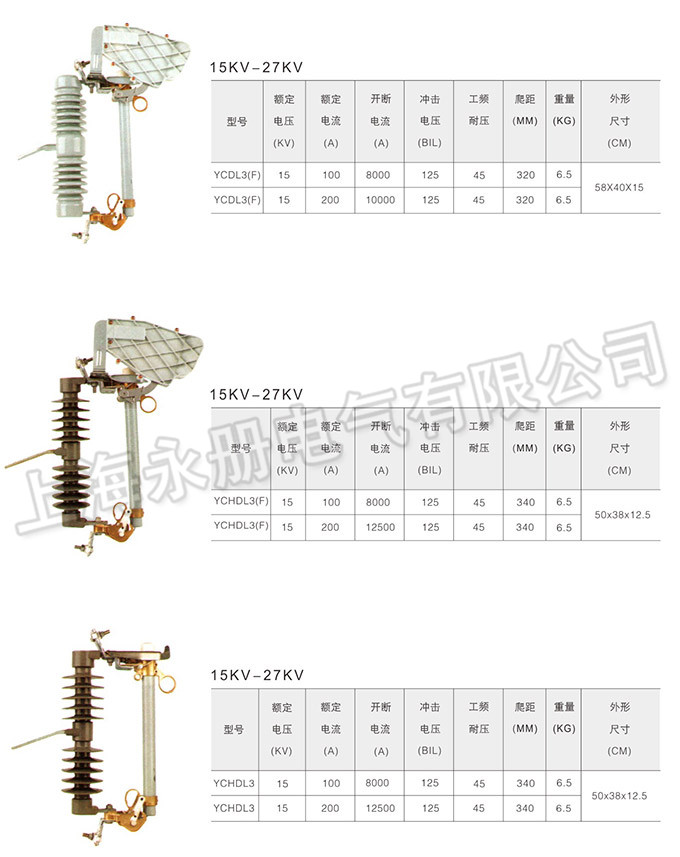

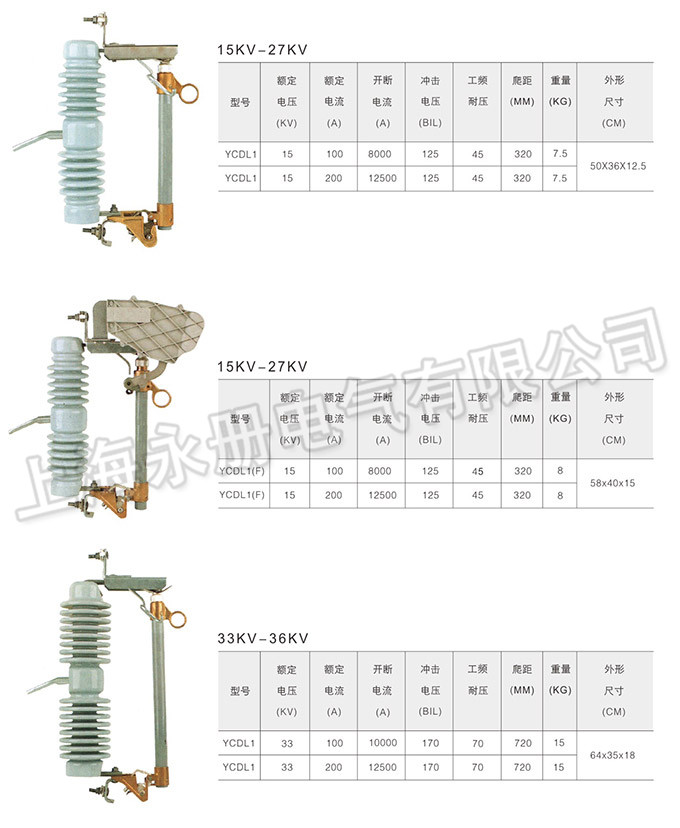

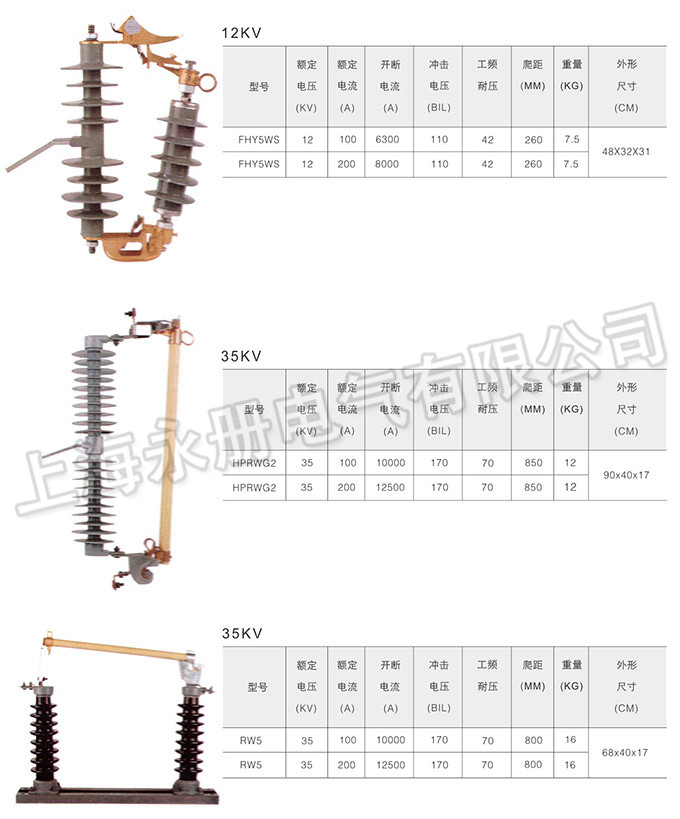

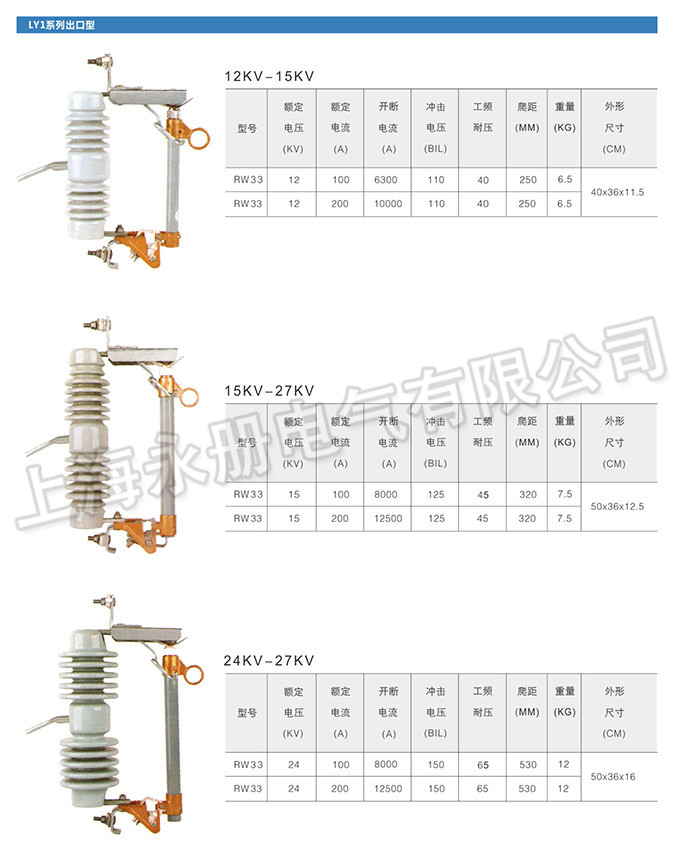

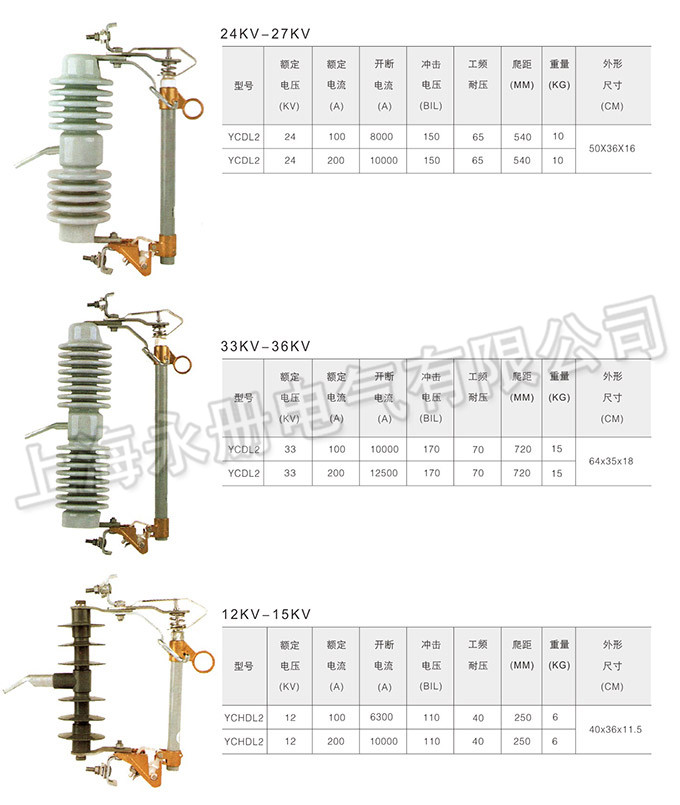

型號及含義

概述

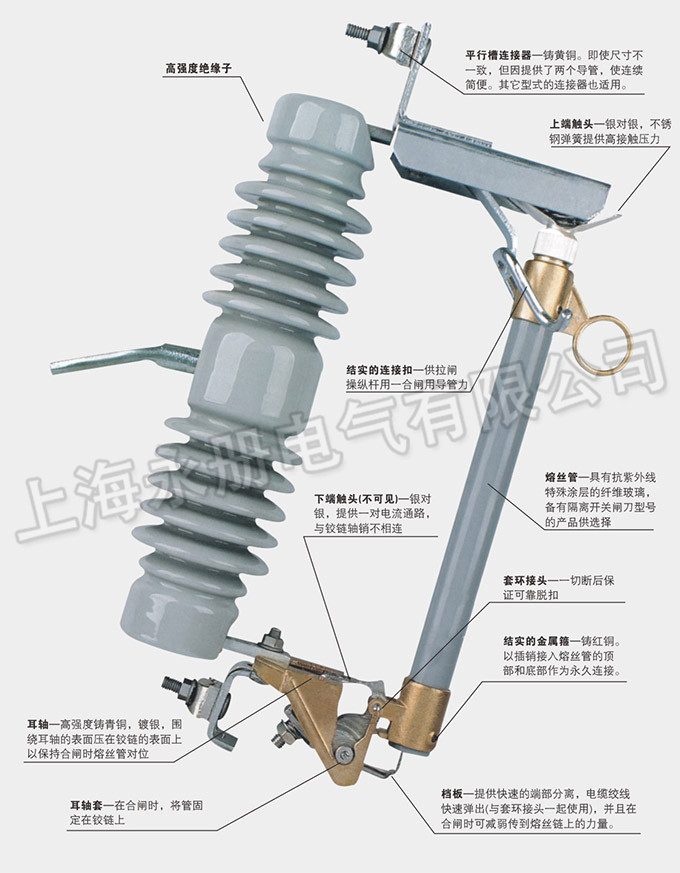

跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用偉變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部份組成，靜觸頭安裝在絕緣支架兩端.動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩，用以分、合負荷電流。

跌落式媲斷器在正常運行時，熔絲管借助熔絲張緊眉形成閉合位置。當系統發生故障時.故障電流使熔絲迅速熔斷.并形成電弧.消弧管受電弧灼熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，鎖緊機械，釋放熔絲營，烙絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣抨擊且開動觸頭.此時主動、靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。

用途及執行標準

本產品使用于10-35kV配電線路分支線和配電變壓器一次側.用于過載和短路保護.分合額定負荷電流。

本產品型號按JB/T8321-1996《交流離壓熔斷器型號編制方法》的規定進行編制.產品參教GB15166.3-1994《交流高壓熔斷器噴射式熔斷器》標準執行。對該標準中未明確定義的軍要參數及配置方式，按JB/DQ2139-1986《10-35kV戶外交流高壓跌落式熔斷器暫行技術條件》的要求修正執行。

使用環境條件

◆ 環境溫度：不高于+40℃.不低于-30℃;

◆ 海拔高度：不超過1000m; (1000m以上可按GB311.1-1997進行修正);

◆ 電源頻率：50±2Hz;

◆ 地震烈度：7度及以下;

◆ 最大風速：35m/s。
