高壓開關柜的相關技術規范及其技術要求【發表日期：2019-05-17 09:41:00】

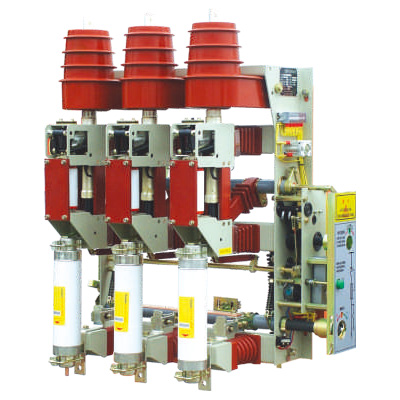

高壓開關柜又稱成套配電柜。根據設備的位置，它可以分為室外型和室內型。10KV及以下的配電裝置大多采用室內型。根據斷路器的安裝方式，可分為固定式和手車式。根據機柜結構，可分為開放式和封閉式?？梢钥闯?，它是一套完整的配電設備，由一套完整的制造商提供。在這種閉鎖或半閉鎖的盤中，可以設置各種高壓電氣設備、儀表、保護電氣設備、控制開關等。通常一個(或兩個)開關柜形成一個單元電路，即一個間隔。根據設計的主回路方案，可以選擇適合各種回路間隔的開關盤，構成高壓配電裝置整體。

高壓開關柜的優點是結構緊湊，占地面積小，維護維修方便，適合大規模生產。目前，35KV及以下的各種室內高壓電器安裝在高壓開關柜上，與大豆一起使用。機柜內電器的載流導體與設備和金屬外殼相互絕緣，絕緣材料主要由空氣或干絕緣材料組成。

一、高壓開關柜技術規范：

GB11022 《高壓開關設備通用技能條件》

GB1984 《溝通高壓斷路器》

GB1985 《溝通高壓阻隔開關和接地開關》

GB1207《電壓互感器》

GB1208《電流互感器》

GB11032《溝通無距離金屬氧化鋅避雷器》

GB763《溝通高壓電器在長期作業時的發熱》

GB2706《溝通高壓電器動、熱安穩實驗方祛》

GB3309《高壓開關設備在常溫下的機械實驗》

GB87354《部分放電測量》

GB13540《高壓開關設備抗地震性能實驗》

GB3906《3～35kV溝通金屬關閉開關設備》

GB50062《電力設備的繼電保護和自動設備設計規范》

GB311．2-6《高電壓實驗技能》

GBl408《固體絕緣材料工頻電氣強度的實驗辦法》

SD／T318《高壓中壓柜閉鎖設備技能條件》

DL／T539《戶內溝通高壓中壓柜和元件凝露及污穢實驗技能條件》

二、高壓開關柜技術要求：

1.機柜結構具有足夠的機械強度，以避免由于一次部件的二次操作而導致二次部件的誤操作。

2.柜體結構有防止事故蔓延和擴大的措施，可安全檢修二次設備，一次側無停電。

3.配備機械或電氣安全聯鎖裝置，能保證按規定程序操作。例如，斷路器接通后，隔離開關(或小車的隔離觸點)不能操作，隔離開關只能在斷路器斷開后才能接通和斷開。

4.機柜中一次回路的電氣設備與母線和其他帶電導體之間的距離應符合規定的要求。

5.安裝在機柜中的電器和設備符合以下要求:

1)安裝條件滿足電氣或設備本身的技術要求。

2)在正常工作條件下，電器設備的游離氣體、電弧和火花不會危及人身安全。

3 )機柜或機柜中容納的各種電氣設備和設備，可以單獨拆卸和更換。

6.斷路器和操作機構的安裝方法可確保斷路器的開/關速度和接觸行程不會因連桿過多而受到影響。
