高壓開關柜二次回路的講解【發表日期：2019-05-09 10:02:00】

高壓柜二次回路講解：
　　
高壓開關柜二次回路指對一次設備的工作進行監視、控制、測量、調節和保護，所配置的如：測量儀表、繼電器、控制和信號元件，自動裝置、繼電保護裝置、電流、電壓互感器等，按一定的要求連接在一起所構成的電氣回路，稱為二次接線或稱為二次回路。一次回路的組成由發電機、變壓器、電力電纜、斷路器、隔離開關、電壓、電流互感器、避雷器等構成的電路，稱為一次接線或稱為主接線。

1.高壓柜二次回路基本上包括圖上回路：回路、監測系統、自動裝置、高壓柜分、合閘回路等其他二讀圖時只需要按一定的規律進行，次回路。

2.讀圖的方法：便會顯得條理清楚，易讀易記?？磮D的基本方法可以歸納為如下六句話（即六先六后）：先一次，后二次;先交流，后直流;先電源，后接線;先線圈，后觸點;先上后下;先左后右。

所謂的“先一次，后二次”，就是當圖中有一次接線和二次接線同時存在時，應先看一次部分，弄清是什么設備和工作性質，再看對一次設備監控作用的二次部分，具體起什么監控作用。

所謂“先交流，后直流”，就是當圖中有交流和直流兩種回路同時存在時，應先看交流回路，再看直流回路。因交流回路一般由電流互感器和電壓互感器的二次繞組引出，直接反映一次接線的運行狀況;而直流回路則是對交流回路各參數的變化所產生的反映（監控和保護作用）。所謂“先電源，后接線”，就是不論在交流回路還直流回路中，二次設備的動作都是由電源驅動的，所以在看圖時，應先找到電源（交流回路的電流互感器和電壓互感器的二次繞組），再由此順回路接線往后看;交流沿閉合回路依次分析設備的動作;直流從正電源沿接線找到負電源，并分析各設備的動作。

所謂“先線圈，后觸點”，就是先找到繼電器或裝置的線作。因為只有線圈通電（并達到其起動值），其相應觸點才會動作;由觸點的通斷引起回路的變化，進一步分析整個回路的動作過程。所謂“先下后下”和“先左后右”，可理解為：一次接線的母線在上而負荷在下;在二次接線展開圖中，交流回路的互感器二次側（即電源）在上，其負載線圈在下;直流回路電源在上，負電源在下，驅動觸點在上，被起動的線圈在下;端子排圖、屏背面接線圖一般也是由上到下;單元設備編號，則一般是由左至右的順序排列的。這是基本方法和一般規律，對于個別情況還要具體問題具體分析。

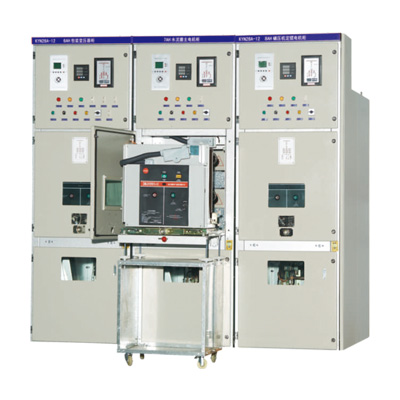

永冊高壓開關柜
