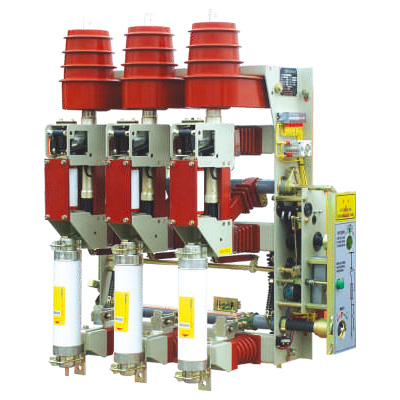

高壓開關柜安裝步驟詳解【發表日期：2019-05-05 09:59:00】

首先看驗貨，對于拆開包裝的高低壓開關柜，要依照設計圖以及仿單細心核查于數量、規格，檢查是不是符合要求，外殼有沒有破壞、銹蝕情況，檢查附件備件是不是齊全。開箱后還要檢查出廠合格證、仿單以及內部接線圖等技術資料文件。高低壓開關柜開箱后，依據設計圖紙將配電柜編號，順次搬入變電所內安裝位置上。

高低壓開關柜安置在槽鋼上之后，應用薄墊鐵將高壓柜粗調水平，再以其中一臺為基準，調劑其余，使全部高壓柜盤面一致，間隙均勻。螺栓固定后，柜之間維持2一3~縫隙，最后用固定螺栓或者焊接法子將柜子永遠固定在基礎槽鋼上。為了美觀，焊縫要焊在柜子內側，且不少于4處，每一處長80一一00~。

連接母線。開關柜上的主母線、儀表由開關廠配套提供，也可以在施工現場按設計圖樣制作。主母線的連接、主母線與引下母線的連接及母線與儀表連接采取螺栓連接，在母線連接面處應涂上電力復合脂，螺栓的擰緊程度以及連接面的連接狀況，由力矩扳手按規定力矩值擰緊螺栓來節制。

手車式高低壓開關柜的安裝。與固定式高低壓開關柜的安裝法子基本相同，不同之處是為了保證手車的互換性。每一個手車式的動觸頭必需調劑一致，行將動、靜觸頭中心調劑一致并接觸緊密，以保證互換性。檢查高壓配電柜二次回路的插頭以及輔助觸頭，焊接可靠。電氣或者機械閉鎖裝置正確，使手車在合閘位置時不能拉出。安全隔板開閉靈便，能夠隨手車的進出而動作。手車的接地裝置與高壓配電柜固定框架間接觸要優良。高低壓開關柜內節制電纜固定堅固，不影響手車挪動。

電氣裝備、用具以及非帶電金屬部件的維護接地支線敷設應符合下列規定：連接緊密、牢固，維護接地線截面選用正確，需防腐的部份涂漆均勻無遺漏。路線走向公道，色標準確，涂刷后不污染裝備以及建筑物。檢查配電柜“5防”連鎖，功能齊全可靠。

大概流程是：電器元件的安裝位置與設計圖紙符合，且安裝牢固靠得住；

1. 一次線剖面積合乎圖紙請求；

2. 一次線銅排連署處鍍錫辦理，且接觸面積合乎請求；

3. 一次線連署螺絲緊固靠得住，接觸電阻合乎請求；

4. 相序布置：正面看，從左到右、從上到下、從遠到近為A、B、C；

5. 電氣間隙大于一0mm，爬電距離大于25mm；

6. 地排以及零排要按圖紙安裝；

7. 各種微記粘帖齊備、不錯；

8. 開關分合操作靈便靠得住，無阻止；

9. 二次線的接線與設計圖紙符合，通電嘗試無誤；

10. 工頻耐壓：2kV/一min,不閃絡，不擊穿。
