高壓開關柜的分類原則【發表日期：2019-03-25 16:03:00】

高壓開關柜是怎樣進行分類的：

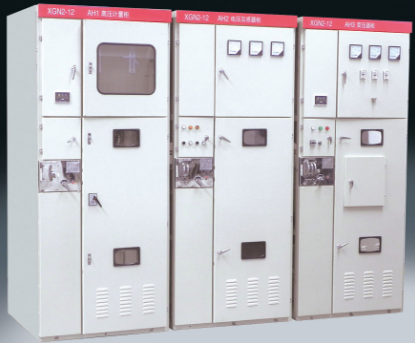

（1）根據斷路器的安裝方式分類。

從高壓開關柜的使用來分，可分為固定式和移開式，以前發電廠的用電系統大多是應用移開式開關柜，而供電系統用固定柜比較多。

（2）按開關柜的主接線形式分類。

可以分為橋式接線開關柜、單母線開關柜、雙母線開關柜、單母線分段開關柜、雙母線帶旁路開關柜和單母線分段帶旁路母線開關柜。

（3）根據柜體結構分類。

按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類。其中互感器、母線等都是分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

（4）按開關柜內部絕緣介質的不同分類。

可以分為空氣絕緣開關柜和SF6氣體絕緣開關柜(又稱C-GIS)，其中空氣絕緣包括純空氣絕緣、復合絕緣、部分固體絕緣。

（5）根據安裝地點分類。

從高壓開關柜的安置可以分為戶外式和戶內式兩種,10KV及以下一般都是采用戶內式。根據一次線路方案的不同,還可分為進出線開關柜、聯絡油開關柜、母線分段柜等。10KV進出線開關柜內多安裝少油斷路器或真空斷路器,斷路器所配的操動機構多為彈簧操動機構或電磁操動機構,也有配手動操動機構或永磁操動機構的。不同的開關柜在結構上有較大差別,這也會影響到傳感器的選擇和安裝。

【注】根據斷路器手車安裝位置的方式還可分為落地式開關柜和中置式開關柜。
