常見的10KV高壓開關柜型號【發表日期：2018-11-15 00:00:00】

常見的10KV高壓開關柜型號：

高壓開關柜常用的型號有KYN28A-12高壓開關柜，XGN2-12，這兩者的主要區別在于高壓斷路器的在開關柜中的位置，KYN28A-12中斷路器為中置式即小車式，XGN2-12的斷路器為固定式，不可拉出操作。另外還有HXGN系列環網柜，固定式高壓開關柜，都是屬于10KV開關柜中常見的柜型。這四種柜型，HXGN系列和XGN1-12多用于戶外的箱變中，而KNY28-12則多見于有戶內的配電室內。

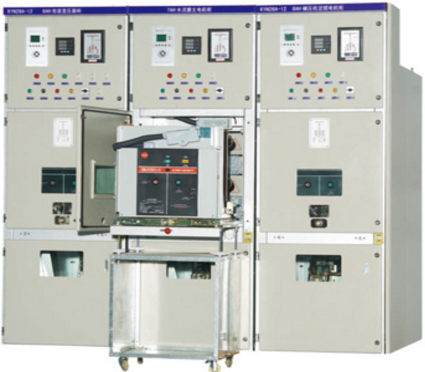

（1）KYN28A-12中置柜,又稱戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

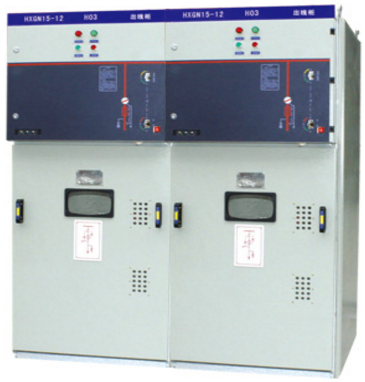

（2）HXGN系列環網柜：(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

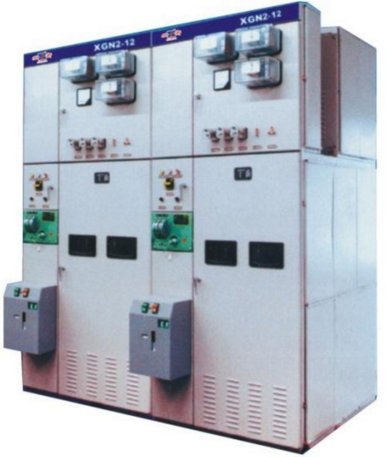

（3）XGN2-12：XGN2-箱型固定式金屬封閉開關設備,是用于3-10kV三相交流50Hz作為單母線和單母線分段系統接受與分配電能的裝置，特別適用于頻繁操作的場所。主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量。柜體為全組裝式結構,有完善的五防功能。

（4）固定式高壓開關柜適用于3-10kV三相交流50Hz系統中作為接受與分配電能之用，并具有對電路進行控制、保護和監測等功能。適用于頻繁操作的場所，其母線系統為單母線及單母線分段。
